Lar / Produtos / Série horizontal de torneamento e moagem CNC / NC-106D de alta eficiência de alta eficiência Centro de torneamento horizontal NC-106D de alta eficiência de alta eficiência Centro de torneamento horizontal

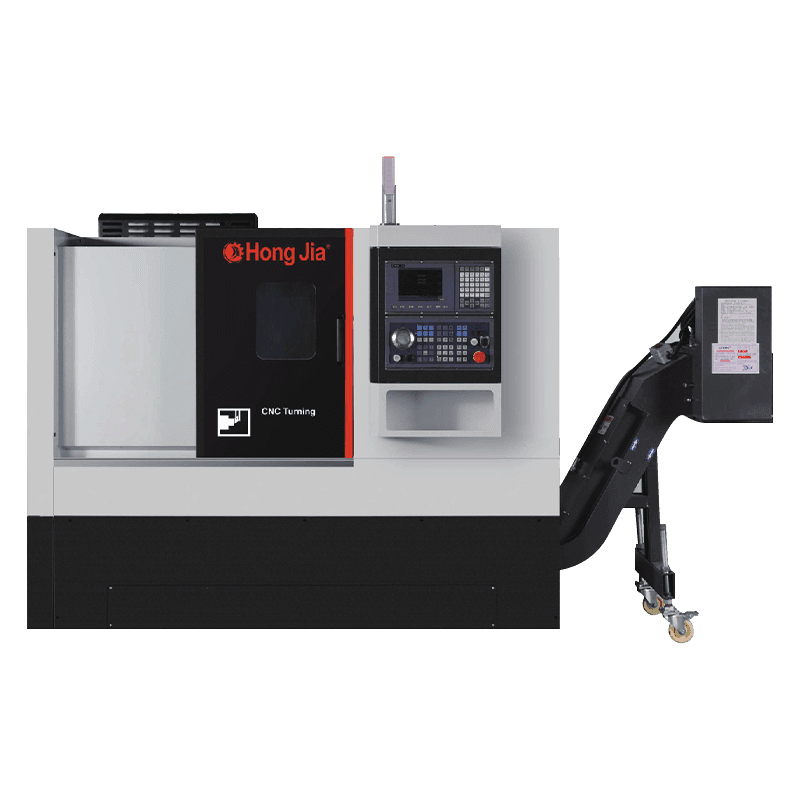

O centro de torneamento horizontal de corte pesado de alta eficiência é uma máquina-ferramenta de alto desempenho projetada para processamento pesado e fabricação de alta precisão. Possui uma estrutura básica de alta rigidez e pode obter um corte estável de carga pesada. O equipamento adota um sistema de acionamento avançado e um eixo de precisão de alta velocidade embutido, equipado com uma torre de energia multi-estação, e suporta uma variedade de processos de processamento, como girar, perfurar e perfurar. Seu sistema eficiente de refrigeração e remoção de chips garante limpeza e estabilidade para operação de longo prazo, adequada para necessidades de produção de alta intensidade, fornecendo excelente precisão de processamento e eficiência de produção, tornando-a a única escolha no campo da indústria pesada.
Informações de produção
Capacidade de processamento
1. Torno, perfuração e chato podem ser realizados
2. Estrutura básica de alta rigidez. para alcançar o forte corte
3. Excelente capacidade de corte e precisão de processamento estável para obter alta produção
4. O tanque de líquido de arrefecimento de extração é usado para facilitar a limpeza e o corte
5. Capacidade padrão do tanque: 100L

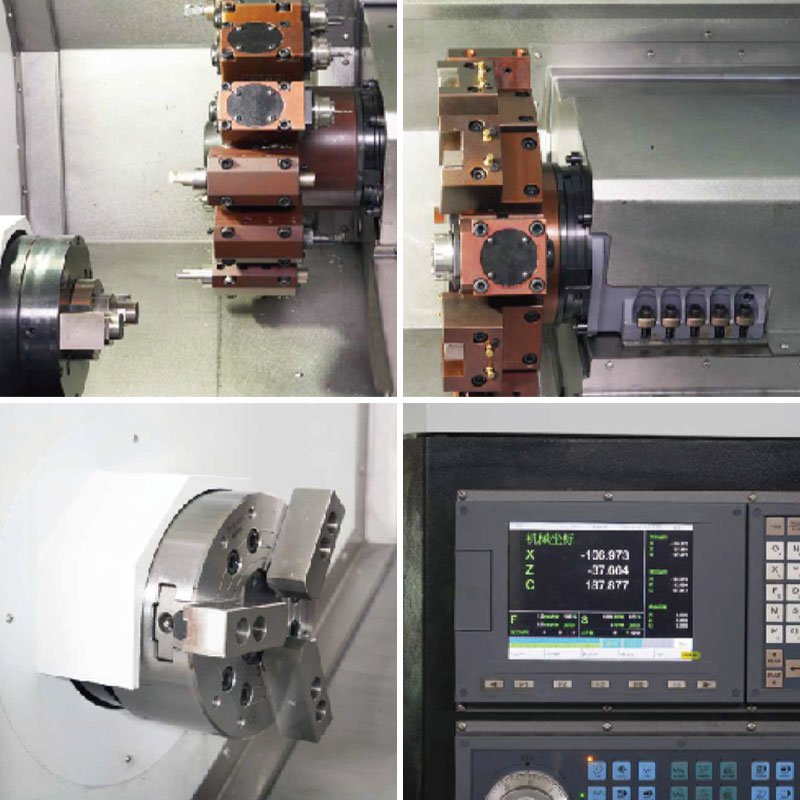

Configuração básica da máquina -ferramenta
1. Nova geração Sytec/22ta
2. Motor de acionamento de nova geração e acionamento do eixo
3. O fuso motorizado de precisão de alta velocidade integral é padrão
4. Taiwan ou Japan Wire Rail e parafuso
5. Tanque de água separado
6. Máquina de remoção de chips
7. Pressão do óleo Três garras
8. Torre de potência 12 estações
Parâmetro técnico
| Item | NC-106D |
| Máx. diâmetro da usinagem | Φ280mm |
| Máx. comprimento de trabalho | 300 mm |
| Máx. girar diâmetro | 500mm |
| Dimensões do Chuck do fuso | 6/8 polegadas |
| Máx. Velocidade do eixo | 5000min -1 |
| Forma final do eixo | A2-5 |
| Através da abertura do eixo | Φ56mm |
| O diâmetro interno do tubo de expansão do eixo | Φ45mm |
| O diâmetro interno do rolamento do eixo principal | Φ90mm |
| Poder do fuso | 11kw |
| Torque do fuso nominal | 35n.m |
| Máx. Torque do fuso | 70N.M |
| Número de superfícies de torre | 12 |
| Alça da ferramenta de diâmetro externo | 20x20 |
| Bits Seat Dorre | Φ25 |
| Modelo de cabeça de energia da torre | BMT40/ER20 |
| Velocidade máxima da cabeça da torre | 4000mm-1 |
| Cutter Tower Power Head Motor Power | 2.4kW |
| Torque da cabeça da torre | 7.7n.m |
| Eixo de alimentação Z/X Direção viajar | Z: 370mm x: 185mm |
| Eixo de alimentação Z/X Power Motor | 1.7kW |
| Velocidade de mudança rápida z/x | Z: 20m/min x: 20m/min |
| Velocidade de mudança rápida a | A: 20m/min |
| Capacidade da fonte de alimentação | 20kva |
| Dimensões gerais da máquina (LXWXH) | 2040 × 1560 × 1715mm (sem transportador de chip) Máquina de remoção de chip |
| Peso da máquina | 3500kg |
Mantenha contato
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. começou em 2006 e foi criada em 2018. Está localizado no novo distrito de Qianwan, na cidade de Ningbo, na província de Zhejiang, ala sul da zona econômica do Delta do Rio Yangtze. É uma empresa especializada na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC. Como China NC-106D de alta eficiência de alta eficiência Centro de torneamento horizontal supplier and custom NC-106D de alta eficiência de alta eficiência Centro de torneamento horizontal company, Com forte força técnica e rica experiência na indústria, a Hongjia CNC está comprometida em fornecer aos clientes soluções CNC avançadas para atender às necessidades dos clientes em diferentes setores.
Planta e equipamento
O que é novidade
-
Um resposta direta: o que essas máquinas oferecem Conclusão central: A Máquina de torneamento e fresagem de precisão de alta velocidade permite que os fabricantes atinjam tolerân...
Leia mais -
Na indústria de manufatura cada vez mais competitiva de hoje, as empresas exigem cada vez mais soluções de usinagem de alta eficiência, alta precisão e altamente integradas. Ningbo Hongjia CNC Technology Co., Ltd., um...
Leia mais -
Uma máquina de perfuração e batida é uma máquinas -ferramenta que combina funções de perfuração e tapping. É usado principalmente para perfurar orifícios e criar roscas internas (tocando) em materiais como metal...
Leia mais
Conhecimento da indústria
Por que o centro de torneamento horizontal de alta eficiência é uma escolha ideal para aplicações industriais pesadas?
Ningbo Hongjia CNC Technology Co., Ltd: Fabricante profissional de equipamentos CNC
A Ningbo Hongjia CNC Technology Co., Ltd se concentra na pesquisa e desenvolvimento, produção e vendas de equipamentos de corte de metal CNC e está comprometido em fornecer soluções CNC avançadas para clientes em vários setores. Como fornecedor e fabricante personalizado do Centro de Turnuras Horizontal de Corte pesado NC-106D, a Hongjia CNC depende de sua forte força técnica e rica experiência na indústria para criar equipamentos de alta precisão e alta precisão para atender às diversas necessidades de processamento dos clientes.
O Centro de torneamento horizontal de alta eficiência é uma máquina-ferramenta de alto desempenho projetada para processamento pesado e fabricação de alta precisão. Com sua estrutura básica de alta rigidez, o equipamento pode alcançar um corte estável pesado, com excelente precisão de processamento e eficiência de produção, ocupando uma posição insubstituível no campo pesado da indústria.
Excelentes recursos de processamento para atender a vários requisitos de processo
O centro de torneamento horizontal de alta eficiência suporta uma variedade de tecnologias de processamento, como girar, perfurar e chatas, e pode atender às necessidades eficientes de processamento de peças complexas. Sua estrutura de alta rigidez garante a estabilidade durante o corte pesado, reduz efetivamente a vibração e melhora a precisão do processamento, tornando-o um equipamento ideal para ambientes de produção de alta intensidade.
Estrutura de alta rigidez para corte pesado estável
O equipamento adota um projeto de estrutura básica de alta rigidez, que pode suportar forças de corte de alta carga e garantir a estabilidade e a precisão do processo de processamento. Combinada com trilhos lineares de alta qualidade e parafusos de chumbo de Taiwan ou Japão, a máquina-ferramenta melhora ainda mais a estabilidade e a vida útil do processamento, permitindo que ele opere de maneira estável por um longo tempo.
Sistema de acionamento de alto desempenho e eixo de alta velocidade para melhorar a eficiência da produção
Esta máquina -ferramenta adota uma nova geração do sistema de controle SYTEC/22TA e está equipada com motores de acionamento avançado e sistemas de acionamento por eixo para obter um controle de processamento mais preciso. O eixo elétrico de precisão de alta velocidade interno não apenas melhora a velocidade de processamento, mas também garante precisão do processamento, atendendo às duplas necessidades de alta eficiência e alta precisão na indústria de fabricação de ponta.
A torre de energia de várias estações melhora a flexibilidade do processamento
O equipamento está equipado com uma torre de 12 estação, que suporta uma variedade de configurações de ferramentas, permitindo que ele conclua com eficiência o processamento de diferentes processos, reduza o tempo de mudança de ferramentas e melhore a eficiência geral da produção. A alta estabilidade da torre de energia também garante confiabilidade durante o processamento contínuo a longo prazo.
Sistema de resfriamento e remoção de chips eficientes para garantir uma operação estável a longo prazo
A máquina -ferramenta está equipada com um tanque de água independente e um transportador avançado de chip, que pode remover rapidamente os chips, reduzir o acúmulo de calor durante o processo de corte e melhorar a estabilidade do processamento. O tanque de refrigerante do tipo gaveta foi projetado para facilitar a limpeza e a manutenção, e a capacidade de líquido de arrefecimento padrão atinge 100L, que é adequada para necessidades de processamento de alta intensidade a longo prazo.
Atende às necessidades de produção de alta intensidade da indústria pesada
Como um equipamento de processamento eficiente projetado especialmente para a indústria pesada, o centro de torneamento horizontal de alta eficiência é amplamente utilizado na fabricação de automóveis, aeroespacial, a construção naval, equipamentos de energia e outras indústrias com sua excelente capacidade de corte, precisão de processamento estável e capacidade de produção eficiente e pode lidar com várias desafios de produção de intensidade.
