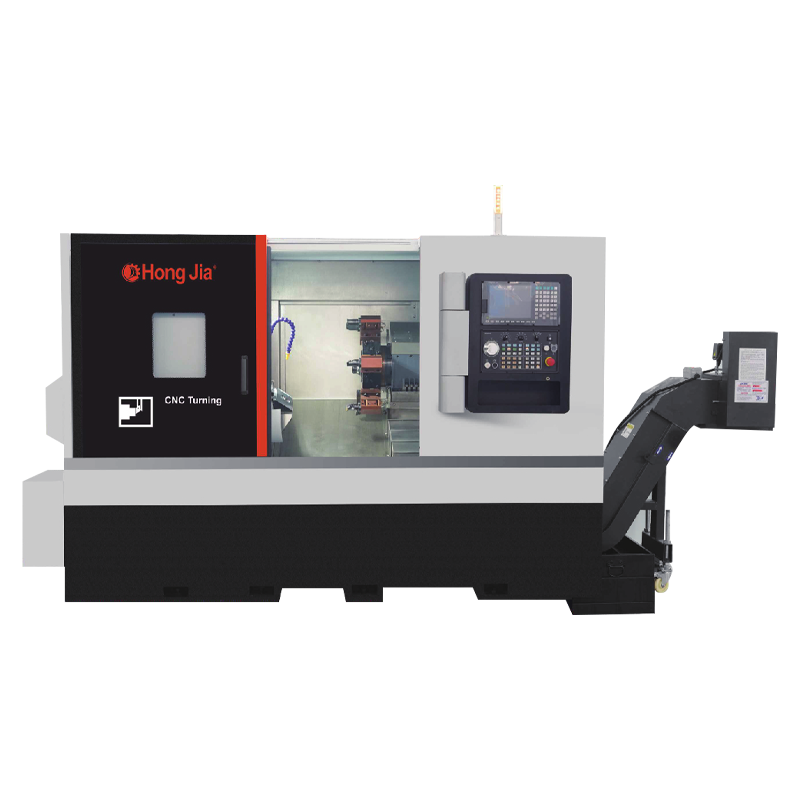

Lar / Produtos / Série horizontal de torneamento e moagem CNC / NC110D DIZER MOTOR CENTRO HORIZONTAL CENTRO NC110D DIZER MOTOR CENTRO HORIZONTAL CENTRO

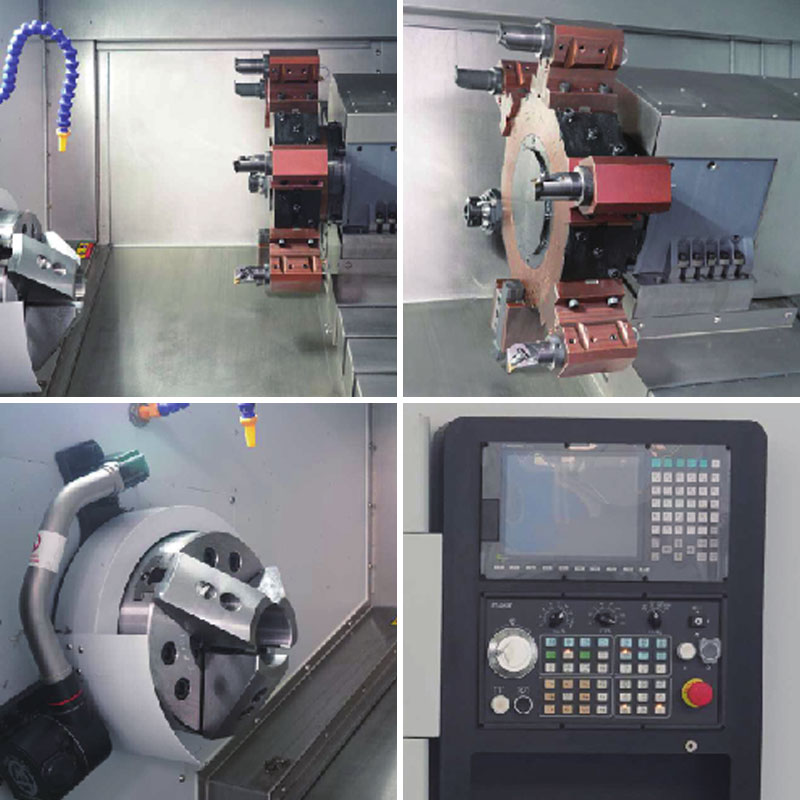

O centro de torneamento horizontal do motor da cabeça de energia não apenas tem as funções tradicionais de processamento de torno, mas também pode executar uma variedade de operações de processamento, como perfuração e chato. Essa versatilidade permite que um dispositivo preencha vários processos, reduzindo o tempo para a substituição do equipamento e a transferência da peça de trabalho e melhorando a eficiência geral do processamento.
O equipamento adota um projeto de estrutura básica de alta rigidez para garantir estabilidade e precisão durante o processamento. Esse design permite que o equipamento suporta a enorme carga trazida pelo corte pesado e mantenha a mesma precisão de processamento, atendendo assim aos requisitos de processamento de peças de alta precisão e alta qualidade.
O motor da cabeça elétrica é o componente principal do equipamento. Ele adota tecnologia motora e sistema de controle avançados para obter uma alimentação precisa e rápida e movimento rotacional. Esse sistema de cabeça de energia de alto desempenho não apenas melhora a eficiência do processamento, mas também garante a estabilidade e a confiabilidade do processo de processamento.
Informações de produção
Capacidade de processamento
1. Torno, perfuração e chato podem ser realizados
2. Estrutura básica de alta rigidez, para obter um corte pesado
3. Excelente capacidade de corte e precisão de processamento estável para obter alta produção
4. O tanque de líquido de arrefecimento de extração é usado para facilitar a limpeza e o corte
5. Capacidade padrão do tanque: 125L
Configuração básica da máquina -ferramenta
1. Nova geração SYTEC22TA
2. Motor de acionamento de nova geração
3. A nova geração de motor de eixo servo de alto torque é padrão
4. Taiwan ou Japan Wire Rail e parafuso
5. Tanque de água separado
6. Máquina de remoção de chips
7. Pressão do óleo Três garras
8.
Parâmetro técnico
| Item | Unidade | NC-110D | |
| Máx. Virando o diâmetro da cama | mm | Φ750 | |
| Máx. diâmetro da usinagem | mm | Φ600 | |
| Máx. comprimento de trabalho | mm | 700 | |
| Máx. Tir Rod através do diâmetro do orifício | mm | Φ75 | |
| Eixo principal | Formulário do nariz do eixo | A2-8/11 | |
| Eixo através do diâmetro do orifício | mm | Φ86 | |
| O cone do furo interno do fuso | MT-6 | ||
| Chuck de três mandíbulas segurando a capacidade | 10 " | ||
| Pull Rod Ação Formulário | Pressão hidráulica | ||
| Máx. Velocidade do eixo | r/min | 2500min -1 | |
| Principal principal | KW | 15/18.5 | |
| Alimentar | Viagem do eixo x | mm | 350 |
| Viagem do eixo Z. | mm | 750 | |
| X/Z eixo de velocidade rápida | m/min | 25 | |
| Precisão | Precisão de posicionamento (x/z) | mm | ± 0,005 |
| Precisão de posicionamento repetida (x/z) | mm | ± 0,003 | |
| Torre da ferramenta elétrica | Número da ferramenta | 12 | |
| Formulário de direção | Servo | ||
| Altura do centro | mm | 100 | |
| Time de mudança de ferramenta (T-T) | S | 0.2 | |
| Especificações do suporte da ferramenta chata | mm | 50 | |
| Especificações do suporte da ferramenta quadrada | mm | 25 | |
| Velocidade do Powerhead | R.P/min | 4000 | |
| Energia do motor da cabeça elétrica | KW | 3.6 | |
| Torque do Powerhead | N.M | 15 | |
| Tipo Powerhead | BMT | 65 | |
| Tailstock | Diminuição da manga | MT-5 | |
| Diâmetro da manga central | mm | Φ80 | |
| Travel máxima de manga superior | mm | 100 | |
| Escudo de segurança | Completamente fechado | ||
| Sistema de controle numérico | Nova geração 22ta/fanuc 0i-tf | ||
| Peso da máquina | Kg | 5200 | |
| Dirnensões gerais da máquina (LXWXH) | mm | 2980 × 2200 × 1950 | |
Mantenha contato
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. começou em 2006 e foi criada em 2018. Está localizado no novo distrito de Qianwan, na cidade de Ningbo, na província de Zhejiang, ala sul da zona econômica do Delta do Rio Yangtze. É uma empresa especializada na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC. Como China NC110D DIZER MOTOR CENTRO HORIZONTAL CENTRO supplier and custom NC110D DIZER MOTOR CENTRO HORIZONTAL CENTRO company, Com forte força técnica e rica experiência na indústria, a Hongjia CNC está comprometida em fornecer aos clientes soluções CNC avançadas para atender às necessidades dos clientes em diferentes setores.
Planta e equipamento
O que é novidade
-
Na indústria de manufatura cada vez mais competitiva de hoje, as empresas exigem cada vez mais soluções de usinagem de alta eficiência, alta precisão e altamente integradas. Ningbo Hongjia CNC Technology Co., Ltd., um...
Leia mais -
Uma máquina de perfuração e batida é uma máquinas -ferramenta que combina funções de perfuração e tapping. É usado principalmente para perfurar orifícios e criar roscas internas (tocando) em materiais como metal...
Leia mais -
1. Por que a indústria aeroespacial prefere Centros de torneamento horizontal ? Vantagem da gravidade: evite a deformação de grandes peças de trabalho Problemas de virad...
Leia mais
Conhecimento da indústria
Características de processamento de alta eficiência do centro de torneamento horizontal da cabeça da cabeça
1. Características estruturais e alta eficiência
DIVERAÇÃO DO MOTOR DA CABEÇA CENTRO TURNO HORIZONTAL Geralmente adota uma estrutura de estrutura de pórtico, e o leito da máquina é feito principalmente de material de concreto polímero, que tem bom desempenho de amortecimento e baixa condutividade térmica, que é propícia a melhorar a precisão do processamento do molde. O centro de torneamento horizontal do motor da cabeça de acionamento produzido pela Ningbo Hongjia CNC Technology Co., Ltd, adota esse projeto estrutural avançado para garantir a estabilidade e a precisão da máquina-ferramenta sob operação de alta velocidade.
2. Tecnologia avançada de unidade
Em termos de modo de acionamento, o centro de torneamento horizontal do motor da cabeça de acionamento se desenvolveu a partir do motor linear tradicional (eixo x/y/z) servo e acionamento de parafuso de esfera até o acionamento do motor linear atual. O motor linear elimina o elemento de transmissão que converte o movimento rotativo em movimento linear, melhorando significativamente o desempenho dinâmico, a velocidade de movimento e a precisão do processamento do eixo. Alguns produtos da Ningbo Hongjia CNC Technology Co., LTD adotaram a tecnologia linear de acionamento de motores, o que melhorou bastante a aceleração do eixo e a rápida velocidade de viagem da máquina -ferramenta, melhorando significativamente a eficiência da produção.
Além disso, o balanço da mesa rotativa e o balanço e a rotação da cabeça do eixo são amplamente realizados pelos motores de torque. O motor de torque é um motor síncrono cujo rotor é fixado diretamente ao componente a ser acionado sem elementos de transmissão mecânica. Portanto, possui rigidez de carga estática e dinâmica extremamente alta, o que melhora a precisão do posicionamento e a repetibilidade do eixo rotativo e o eixo giratório.
3. Eixo elétrico de alta precisão
O eixo elétrico é o componente central do centro de torneamento horizontal do motor da cabeça da unidade. No processamento de superfícies de forma livre de mofo e contornos complexos, são usadas frequentemente os moinhos de extremidade de diâmetro menor, o que exige que o eixo elétrico tenha uma velocidade muito alta. Atualmente, a velocidade do eixo dos centros de usinagem de alta velocidade no mercado está entre 18000 e 42000R/min, enquanto a velocidade do eixo de alguns produtos de ponta pode até atingir mais de 54000r/min. O centro de torneamento horizontal do motor da cabeça da unidade da Ningbo Hongjia CNC Technology Co., Ltd está equipado com um eixo elétrico de alta precisão com alta velocidade e boa estabilidade, que pode atender às necessidades de processamento de vários moldes complexos.
Para garantir a estabilidade do eixo elétrico de alta velocidade, a máquina-ferramenta também é equipada com sensores para medir a temperatura, deslocamento e vibração, de modo a monitorar o aumento da temperatura, deslocamento axial e vibração do motor, rolamento e eixo. Esses sensores fornecem dados de correção para o sistema CNC para modificar a velocidade do eixo e a velocidade de alimentação, otimizar os parâmetros de processamento e, assim, garantir a precisão e a eficiência do processamento.
4. Sistema de controle avançado
O sistema de controle CNC é uma parte importante do centro de torneamento horizontal do motor da cabeça da unidade, que determina em grande parte a velocidade, a precisão e a qualidade da superfície do processamento de máquina -ferramenta. O tempo de processamento do segmento de programa dos sistemas de controle CNC de ponta geralmente pode atingir menos de 0,5ms, o que pode atender aos requisitos de processamento em tempo real do fluxo de dados no processamento de alta velocidade. O centro de torneamento horizontal do motor da cabeça da unidade da Ningbo Hongjia CNC Technology Co., Ltd está equipado com um sistema avançado de controle CNC para garantir a estabilidade e a precisão da máquina-ferramenta sob operação de alta velocidade.
