Lar / Produtos / Série horizontal de torneamento e moagem CNC / NC-106DS Dual-Findle Atrating automático Centro de torneamento horizontal NC-106DS Dual-Findle Atrating automático Centro de torneamento horizontal

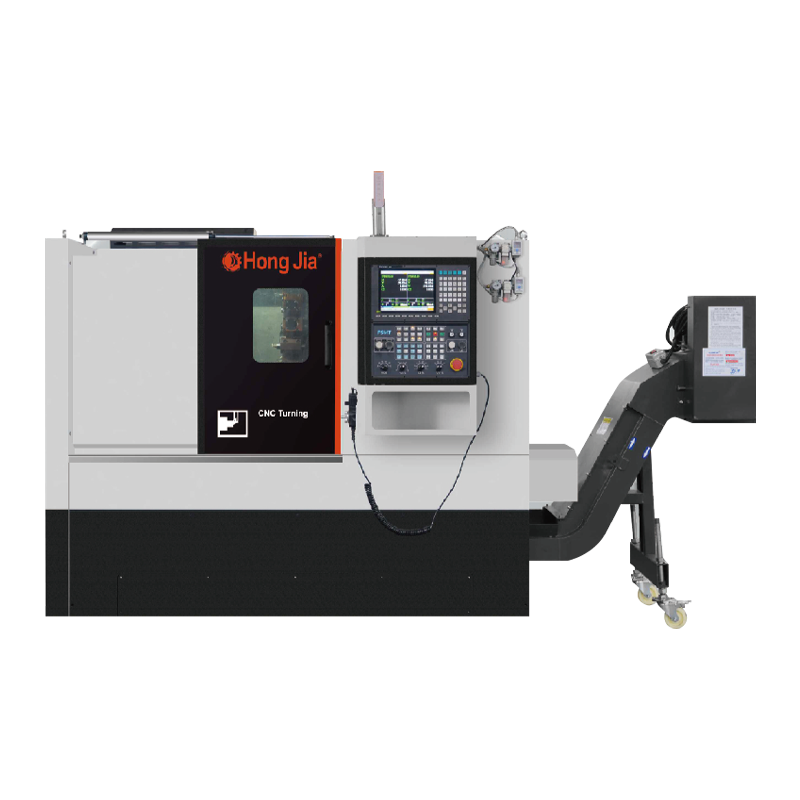

O centro de torneamento horizontal automático de encaixe automático de espinha duplo é uma máquina-ferramenta avançada que integra várias funções de processamento, como giro, perfuração, chato, moagem e tapping. Seu design exclusivo de duplo e-mesmo percebeu o acoplamento automático da peça de trabalho entre os dois eixos, melhorando bastante a eficiência e a precisão do processamento.

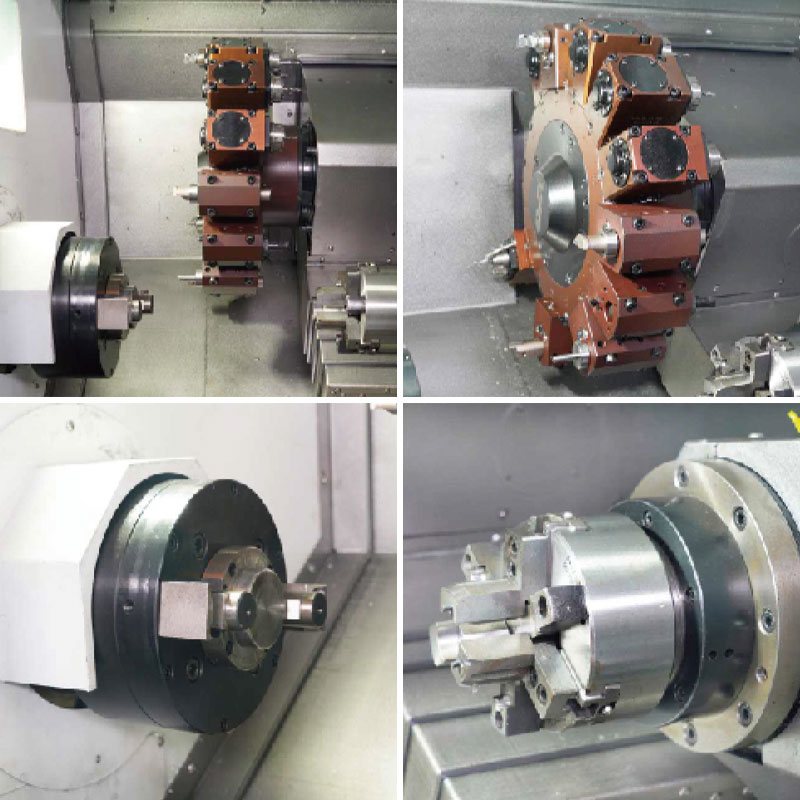

A estrutura de duplo e-mesmo pode atingir o acoplamento contínuo da peça entre os dois eixos, reduzir o número de tempos de fixação e melhorar a eficiência do processamento. O eixo tem desempenho estável e alta velocidade, adequados para o processamento de precisão de vários materiais. Ele integra várias funções de processamento, como girar, perfurar, chatas, moer e tocar para atender às necessidades de processamento único de peças complexas.
O tanque de refrigerante adota um design de extração, o que é conveniente para os usuários limparem e manterem, garantindo a operação estável de longo prazo da máquina-ferramenta. O refrigerante circula para resfriar efetivamente a área de corte e prolongar a vida útil da ferramenta.
Informações de produção
Capacidade de processamento
1. Torno, perfuração e chato podem ser realizados
2. Estrutura básica de alta rigidez, para obter um corte pesado
3. Excelente capacidade de corte e precisão de processamento estável para obter alta produção
4. O tanque de líquido de arrefecimento de extração é usado para facilitar a limpeza e o corte
5. Capacidade padrão do tanque: 100L
Configuração básica da máquina -ferramenta
1. Nova geração Sytec/22tb
2. Motor de acionamento de nova geração e acionamento do eixo
3. O fuso motorizado de precisão de alta velocidade integral é padrão
4. Taiwan ou Japan Wire Rail e parafuso
5. Tanque de água separado
6. Máquina de remoção de chips
7. Pressão do óleo Três garras
8. Torre de potência 15 estações
Parâmetro técnico
| Item | NC-106DS |
| Máx. diâmetro da usinagem | Φ160mm |
| Máx. comprimento de trabalho | 250mm |
| Máx. girar diâmetro | 500mm |
| Dimensões do Chuck do fuso | 6/8 polegadas |
| Forma final do eixo | 5000min -1 |
| Através da abertura do eixo | A2-5 |
| Diâmetro interno do tubo de expansão do eixo | Φ56mm |
| Diâmetro interno do rolamento do eixo principal | Φ45mm |
| Poder do fuso | Φ80mm |
| Torque do fuso nominal | 11kw |
| Máx. Torque do fuso | 35n.m |
| Número de superfícies de torre | 70N.M |
| Alça da ferramenta de diâmetro externo | 15 |
| Bits Seat Dorre | 20x20 |
| Modelo de cabeça de energia da torre | Φ25mm |
| Velocidade máxima da cabeça da torre | BMT40/ER25 |
| Cutter Tower Power Head Motor Power | 4000min -1 |
| Torque da cabeça da torre | 2.4kW |
| Torque da cabeça da torre | 7.7n.m |
| Eixo de alimentação Z/X Direção viajar | Z: 370mm x: 185mm |
| Alimentar o eixo de uma direção viajar | A: 360mm |
| Eixo de alimentação Z/X Power Motor | 1.7kW |
| Velocidade de mudança rápida z/x | Z: 20m/min x: 20m/min |
| Velocidade de mudança rápida a | A: 20m/min |
| Potência do eixo traseiro | 3.7kW |
| Máx. velocidade do eixo traseiro | 4500min -1 |
| ABAXialend | A2-4 |
| Eixo traseiro através da abertura | Φ36mm |
| Chuck do eixo traseiro | 5 polegadas |
| Torque nominal do eixo traseiro | 14.1 N.M |
| Máx. torque do eixo traseiro | 30 N.M |
| Capacidade da fonte de alimentação | 13kva |
| Dimensões gerais da máquina (LXWXH) | 2260 × 1560 × 1715mm (sem transportador de chips) Máquina de remoção de chips não incluída |
| Peso da máquina | 3800kg |
