Lar / Produtos / Série horizontal de torneamento e moagem CNC / CK6140 Torno horizontal CNC de alta precisão CK6140 Torno horizontal CNC de alta precisão
Torno de controle numérico

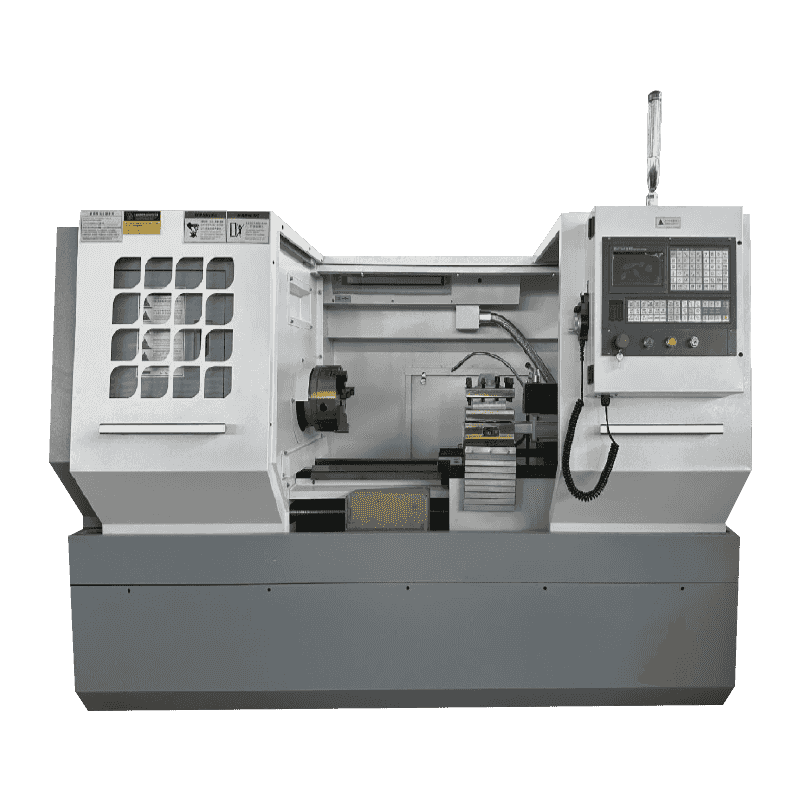

O torno horizontal CNC CK6140 CNC apresenta alta precisão, alta potência e alta rigidez. Seus principais componentes e estrutura são projetados de maneira ideal e é o equipamento de primeira escolha para eixos de usinagem, discos, buchas, superfícies em forma de especial e peças de trabalho do tipo parafuso.
Peças de trabalho.
KND ou um amplo número de sistemas de controle numérico e sistemas de servo AC todos digitais, o eixo x e z é controle de loop semi-fechado, o sub-parafusos de bola usa parafusos de bola de precisão de nível C3 e componentes elétricos são importados ou as marcas conhecidas domésticas, em linha com a certificação CE ou 3C doméstica.
As máquinas -ferramentas são inspecionadas em estrita conformidade com os procedimentos de inspeção antes de deixar a fábrica. Cada máquina -ferramenta adota um interferômetro a laser para verificar a precisão do posicionamento dos eixos X e Z e a repetibilidade da precisão do posicionamento, o que garante a precisão estável e confiável das máquinas -ferramentas.
Antes de sair da fábrica, as máquinas -ferramentas são inspecionadas estritamente de acordo com os procedimentos de inspeção. Cada máquina -ferramenta adota um interferômetro a laser para testar a precisão do posicionamento e a repetibilidade dos eixos X e Z para garantir sua estabilidade e confiabilidade.
Informações de produção
PRINCIPAIS INTRODUÇÃO
1 、 cama.
A adoção da estrutura plana do leito, a moldagem de areia de resina, a fundição de ferro fundido de alta qualidade, o trilho -guia adota o processo de extinção e retificação de média de frequência e colação, que possui boa resistência à abrasão e manutenção de precisão.
2 、 Caixa do fuso.
A estrutura do eixo adota a estrutura típica do suporte de dois pontos nas extremidades dianteiras e traseiras, e o eixo tem alta rigidez; O rolamento adota o rolamento especial para um eixo de alta precisão da fábrica de rolamentos de harbin, o que faz com que o eixo tenha alta precisão rotativa. A faixa de velocidade principal é de 100 ~ 2000r/min; As principais engrenagens de acionamento são endurecidas e moídas, o acionamento e os rolamentos rolantes são lubrificados por óleo forte, com bom desempenho de aumento de alta velocidade e baixa temperatura; O projeto da caixa da caixa do eixo leva em consideração total das medidas de dissipação de calor e mecanismo de amortecimento de vibrações, o que faz com que a caixa do eixo tenha as características de baixo ruído e alta precisão de transmissão, e o ruído da máquina-ferramenta não excede o valor estipulado pelo padrão nacional. O ruído da máquina não excede o valor estipulado pelo padrão nacional. A máquina possui um dispositivo de proteção contra sobrecarga elétrica, um dispositivo de proteção contra sobrecarga mecânico e um dispositivo de parada de emergência para controlar a rotação do eixo. O tipo de máquina de mudança de velocidade automática está equipada com uma caixa de controle de mudança de velocidade automática externa.
3. Movimento de alimentação
Os movimentos de alimentação transversais (eixo x) e longitudinal (eixo z) são acionados por motores servo para realizar os movimentos rápidos de travessia e alimentação com parafusos de bola de precisão.
A guia do slide é afixada com uma correia macia de plástico anti-arrepio, que pode garantir a precisão do posicionamento e a repetibilidade da máquina-ferramenta.
4. Tailstock.
O design do estoque da máquina dá consideração completa à rigidez, capacidade de carregamento e facilidade de uso. O método de aperto é manual.
6. Chuck
A máquina está equipada com um mandril de 8 polegadas de três mandíbulas (hidráulico opcional).
7. Lubrificação centralizada
Adotando o sistema de lubrificação centralizada da tecnologia japonesa para realizar a lubrificação de cada trilho -guia, parafuso de bola e rolamento. A bomba de lubrificação possui as funções de exibição de status de trabalho e monitoramento hidráulico. E pode ser ajustado a qualquer momento o ciclo de injeção de óleo.
3 、 titular da ferramenta de controle numérico
O suporte da ferramenta CNC vertical de quatro estação possui os recursos de alta precisão de posicionamento, estabilidade e confiabilidade, uma ampla gama de aplicações, estrutura simples, manutenção fácil e assim por diante.
4 、 Ambiente de trabalho da máquina -ferramenta
Temperatura ambiente: 5 ℃ ~ 40 ° ℃ A faixa e a temperatura média de 24h não excede 35 ℃.
Umidade relativa: 30% ~ 95% e o princípio da mudança de umidade é que ela não deve causar condensação.
Altitude: abaixo de 1000m.
Atmosfera: sem poeira excessiva, gás ácido, gás corrosivo e sal.
Evite a luz solar direta na máquina ou a radiação de calor na máquina que pode causar alterações na temperatura ambiente.
Posição de instalação longe de fontes de vibração.
Posição de instalação longe de materiais inflamáveis e explosivos.
Parâmetro técnico
| Item | Unidade | CK6140 |
| Máx. Virando o diâmetro da cama | mm | 400 |
| Diâmetro máximo de torneamento no suporte da ferramenta | mm | 210 |
| Comprimento da peça de trabalho maxi mamãe entre dois centros | mm | 750 |
| Eixo através do diâmetro do orifício | mm | Φ52 |
| Faixa de velocidade do eixo | r/min | 100-2000 mudanças de engrenagem/mudança interminável |
| Tipo final do eixo | A2-6 | |
| Orifício de cone da frente do fuso | Seis Mohs | |
| Energia do motor do eixo | KW | 5.5 |
| Alimentar a forma do motor | Conversão de frequência | |
| Descanso de ferramenta de controle numérico | Porta-ferramenta vertical de quatro estação | |
| Tamanho da haste | mm | 20x20 |
| Precisão de posicionamento repetida do suporte de ferramentas | ± 3,2 " | |
| Faixa de velocidade de alimentação | mm/mir | X: 1 ~ 6000 Z: 1-10000 |
| Unidade de configuração mínima | mm | 0.001 |
| Dimensões gerais da máquina (LXWXH) | mm | 2150x1450x1650 mm |
| Peso bruto da máquina | kg | 1900 |
