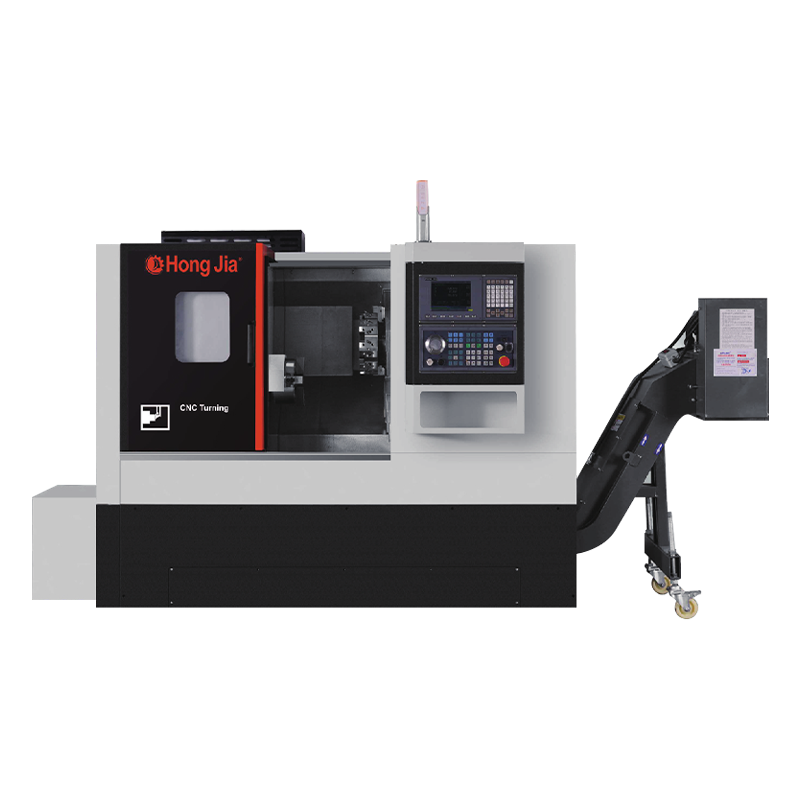

Lar / Produtos / Série horizontal de torneamento e moagem CNC / NC-106 Centro de torneamento horizontal NC-106 Centro de torneamento horizontal
O centro de torneamento horizontal não é apenas bom em operações tradicionais de torneamento, mas também integra várias funções de processamento, como perfuração, chato, moagem e tapping. Um dispositivo pode concluir vários processos, reduzindo bastante o número de transferências de peça de trabalho e melhorando a eficiência da produção. O uso de sistemas avançados de controle de servo e o projeto do trilho da guia de precisão garante que cada processamento possa atender aos requisitos de precisão no nível da mícrons. Seja girando contornos complexos ou operações de moagem finas, ele pode ser facilmente tratado.
A estrutura geral do leito de fundição passou por tratamento térmico rigoroso para garantir que a máquina-ferramenta ainda possa manter a estabilidade e a precisão sob processamento de carga pesada a longo prazo. Isso fornece aos usuários uma maior confiabilidade de processamento e vida útil mais longa. Os centros de torneamento horizontal são amplamente utilizados em aeroespacial, fabricação de automóveis, fabricação de moldes, máquinas de precisão e outros campos.
Informações de produção
Capacidade de processamento

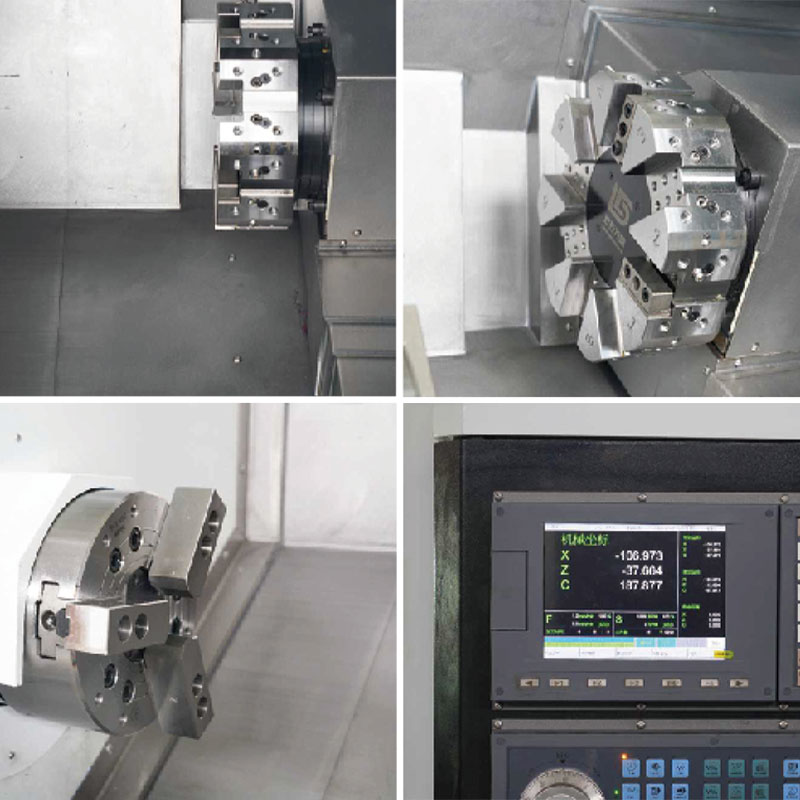

1. Torno, perfuração e chato podem ser realizados
2. Estrutura básica de alta rigidez, para obter um corte pesado
3. Excelente capacidade de corte e precisão de processamento estável para obter alta produção
4. O tanque de líquido de arrefecimento de extração é usado para facilitar a limpeza e o corte
5. Capacidade padrão do tanque: 100L
Configuração básica da máquina -ferramenta
1. Nova geração SYTEC/7TA-E
2. Motor de acionamento de nova geração e acionamento do eixo
3. A nova geração de motor de eixo servo de alto torque é padrão
4. Taiwan ou Japan Wire Rail e parafuso
5. Tanque de água separado
6. Máquina de remoção de chips
7. Pressão do óleo Três garras
8.
Parâmetro técnico
| Item | NC-106 |
| Máx. diâmetro da usinagem | Φ300mm |
| Máx. comprimento de trabalho | 350mm |
| Máx. girar diâmetro | 500mm |
| Dimensões do Chuck do fuso | 6/8 polegadas |
| Máx. Velocidade do eixo | 4000min -1 |
| Forma final do eixo | A2-5 |
| Através da abertura do eixo | Φ56mm |
| O diâmetro interno do tubo de expansão do eixo | Φ45mm |
| O diâmetro interno do rolamento do eixo principal | Φ90mm |
| Poder do fuso | 7,5kW/11kW |
| Torque do fuso nominal | 70N.M |
| Máx. Torque do fuso | 100n.m |
| Número de superfícies de torre | 8 |
| Alça da ferramenta de diâmetro externo | 25x25 |
| Bits Seat Dorre | Φ32mm |
| Viagem z/x | Z: 370mm x: 200 mm |
| Velocidade de mudança rápida z/x | Z: 20m/min x: 20m/min |
| Capacidade da fonte de alimentação | 18kva |
| Dimensões gerais da máquina (LXWXH) | 2350 × 1560 × 1715 mm (sem transportador de chip) Máquina de remoção de chip |
| Peso da máquina | 3300kg |
Mantenha contato
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. começou em 2006 e foi criada em 2018. Está localizado no novo distrito de Qianwan, na cidade de Ningbo, na província de Zhejiang, ala sul da zona econômica do Delta do Rio Yangtze. É uma empresa especializada na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC. Como China NC-106 Centro de torneamento horizontal supplier and custom NC-106 Centro de torneamento horizontal company, Com forte força técnica e rica experiência na indústria, a Hongjia CNC está comprometida em fornecer aos clientes soluções CNC avançadas para atender às necessidades dos clientes em diferentes setores.
Planta e equipamento
O que é novidade
-
Na indústria de manufatura cada vez mais competitiva de hoje, as empresas exigem cada vez mais soluções de usinagem de alta eficiência, alta precisão e altamente integradas. Ningbo Hongjia CNC Technology Co., Ltd., um...
Leia mais -
Uma máquina de perfuração e batida é uma máquinas -ferramenta que combina funções de perfuração e tapping. É usado principalmente para perfurar orifícios e criar roscas internas (tocando) em materiais como metal...
Leia mais -
1. Por que a indústria aeroespacial prefere Centros de torneamento horizontal ? Vantagem da gravidade: evite a deformação de grandes peças de trabalho Problemas de virad...
Leia mais
Conhecimento da indústria
Equipamento de usinagem CNC de alta precisão e alta eficiência-Centro de torneamento horizontal
Na fabricação moderna, equipamentos de usinagem de alta precisão e alta eficiência tornaram-se a chave para melhorar a produtividade em vários setores. O centro de torneamento horizontal não apenas tem funções tradicionais de torneamento, mas também integra várias funções de usinagem, como perfuração, chato, moagem e tapping. Um dispositivo pode concluir vários processos, reduzindo bastante o número de tempos de manuseio de peça e melhorando a eficiência da produção. Essa versatilidade faz do centro de torneamento horizontal uma escolha ideal para uma variedade de indústrias como aeroespacial, fabricação de automóveis, processamento de moldes e máquinas de precisão.
O Centro de torneamento horizontal foi projetado com uma estrutura básica de alta rigidez para garantir que o equipamento possa suportar o corte de carga pesada, mantendo a precisão da usinagem estável. Sua excelente capacidade de corte e precisão de usinagem de alta estabilidade permitem obter desempenho de usinagem eficiente e estável na produção em massa. O sistema de refrigeração do equipamento adota um design de tanque de refrigerante para fácil limpeza e manuseio de chips. A capacidade padrão do tanque de líquido de arrefecimento é de 100L, garantindo as necessidades de resfriamento da usinagem a longo prazo.
Sistema de controle avançado e trilhos de guia de precisão
O centro de torneamento horizontal adota o sistema de controle SYTEC/7TA-E de nova geração e está equipado com uma nova geração de motores de acionamento e sistemas de acionamento por eixo. Seu motor de fuso servo de alto torque é padrão, permitindo que o equipamento mantenha excelente saída de potência ao girar ou complexos de moagem finos. Além disso, os trilhos da guia do equipamento e os parafusos de chumbo usam componentes de alta precisão do Taiwan ou do Japão, garantindo estabilidade e precisão após o processamento a longo prazo.
A estrutura geral do leito de fundição do centro de torneamento horizontal passa por um rigoroso processo de tratamento térmico para garantir que a máquina-ferramenta possa manter a estabilidade e a precisão em ambientes de processamento de carga pesada a longo prazo. Esse design não apenas estende a vida útil da máquina -ferramenta, mas também melhora a confiabilidade do processamento. O equipamento também está equipado com um sistema de limpeza de água e tanque de água independente, o que reduz efetivamente os erros de processamento causados pelo acúmulo de chips e melhora a conveniência da manutenção.
O equipamento está equipado com um mandril hidráulico de três mandíbulas como padrão para garantir o aperto estável da peça de trabalho e melhorar a segurança e a precisão do processamento. Ao mesmo tempo, está equipado com um transportador de chip automático para reduzir bastante o tempo para a limpeza manual e melhorar a eficiência da produção. O sistema de controle inteligente facilita a operação e até tarefas complexas de processamento podem ser facilmente tratadas.
Devido à sua alta precisão, versatilidade e capacidade de produção eficiente, o centro de torneamento horizontal tem sido amplamente utilizado em muitos setores. Por exemplo, no campo aeroespacial, o equipamento pode ser usado para o processamento de peças de precisão; Na indústria de fabricação automotiva, ela pode ser usada para a produção eficiente de peças de peças e peças de transmissão do motor; Na indústria de fabricação de moldes, ele pode garantir o processamento de alta precisão de moldes complexos.
A Ningbo Hongjia CNC Technology Co., Ltd é uma empresa com foco na pesquisa e desenvolvimento, produção e vendas de equipamentos de corte de metal CNC, comprometidos em fornecer aos clientes soluções CNC avançadas. Como um fornecedor chinês NC-106Horizontal Turning Center Factory and Customization, a Hongjia CNC depende de uma forte força técnica e rica experiência da indústria para inovar e fornecer aos clientes em diferentes setores com equipamentos de processamento eficientes e estáveis.
