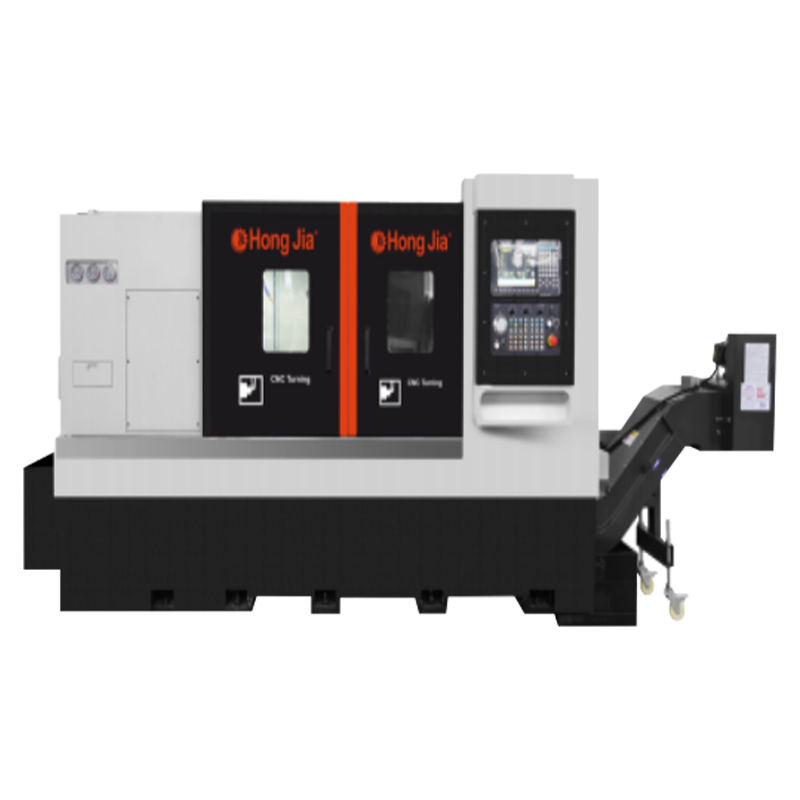

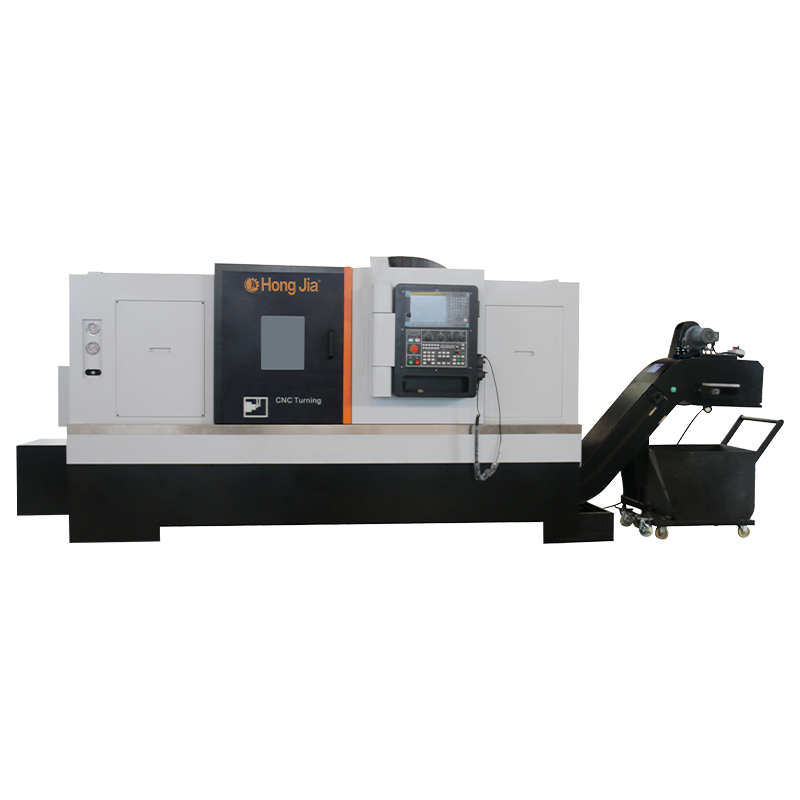

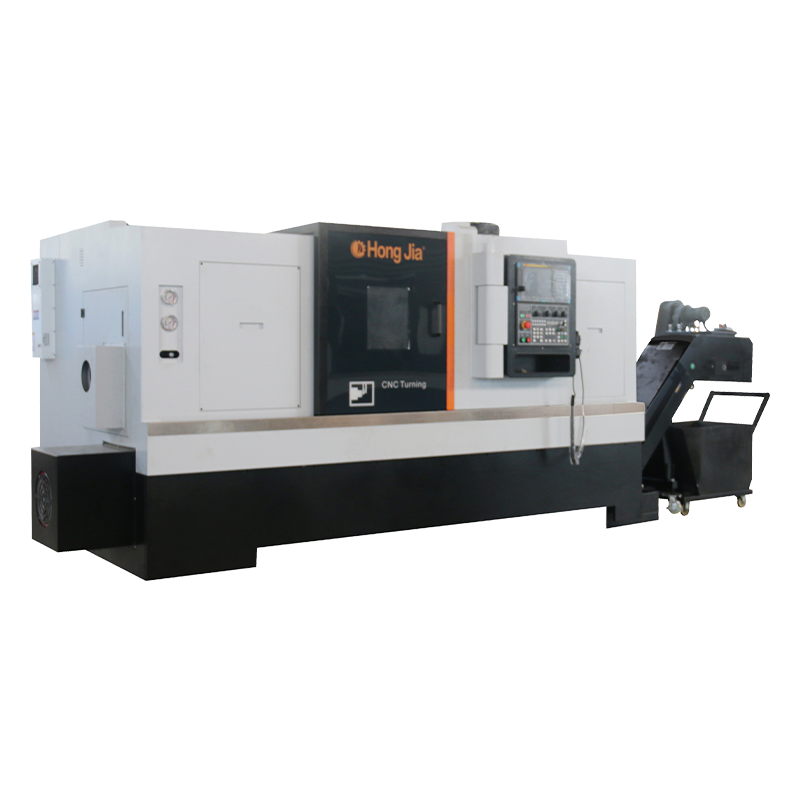

Torno NC-115/1000 CNC

O torno NC-115/1000 CNC está equipado com o sistema de controle de fanuc0i-tf japonês padrão.
Projetado, construído e testado em total conformidade com a classificação do centro de torneamento ISO NC-115 (precisão estática, desempenho dimensional e de corte).
O deslocamento máximo do eixo x é de 320 mm, o deslocamento máximo do eixo z é de 1000 mm e esses números são baseados em um mandril padrão de 18,0 '(380 mm) com precisão de posicionamento do eixo X e 0,008 mm e repetibilidade de 0,005 mm.

A ampla área de trabalho do leito é adequada para usinagem de peças de trabalho de vários tamanhos: o diâmetro rotativo máximo é de 730 mm, o diâmetro máximo das peças usinadas é de 550 mm, o diâmetro máximo das peças usinadas é de 550 mm, o diâmetro máximo das peças usinadas é de 550 mm.
O torno CNC NC115-1000 projetado e fabricado por Hongjia adota 30 graus integrais. Estrutura do leito inclinado, boa rigidez e durabilidade. Toda a estrutura e design de fundição adotam análise de elementos finitos inversos. A metodologia de design exclusiva de Hongjia garante que todas as máquinas -ferramentas tenham mais rigidez estrutural científica e razoável.
A Honka NC-115/1000 Machine Tool tem um peso total de 6600 kg e é feita de ferro fundido de alta qualidade, o que garante a estabilidade geral, a capacidade de rigidez e a usinagem da máquina-ferramenta.
Fuso
O NC-115/1000 está equipado com um eixo do tipo Chuck, e o modelo de nariz Ansia2-11 está equipado com um toque de energia de três mandíbulas de 18,0 '(380 mm) com um conjunto de mandíbulas moles como padrão.
MAQUECA EPINGO MOTOR POWER: 22 kW (contínuo), 27,5 kW (15 minutos contínuos).
O eixo da máquina NC-115/1000 está equipado com um acionador de motor alfa com uma velocidade de 1000 rpm e um torque nominal de 285 nm (15 minutos) a uma velocidade básica de 625 rpm.
O eixo NC-115/1000 é acionado por correia.
O eixo possui cinco rolamentos - um rolamento de rolos e quatro rolamentos de contato angular. Um par de rolamentos de contato angular é montado na frente e na traseira do eixo para aumentar a rigidez geral do eixo. 2 rolamentos de contato angular são montados na extremidade frontal do eixo, a 15 mm de distância dos rolamentos de rolos, para aumentar a precisão do fuso do eixo. O furo do rolamento na frente do eixo é de 170 mm.
A combinação de rolamentos de rolos e rolamentos de contato angular fornece ao sistema excelente estabilidade térmica e aumento da rigidez radial e axial. A extremidade frontal do eixo é o labirinto selado para impedir que o ambiente externo afete o interior do eixo.

O eixo da série NC-115/1000 está equipado com um codificador magnético não contacto para batida rígida, indexação de 1 grau e posicionamento do fuso.
O mecanismo de aperto hidráulico ultrafino com sistema de circuito de refrigerante pode ser conectado a um mandril de energia de três mandíbulas ou adaptador de coleta para prender peças de trabalho. A máquina tem uma pequena pegada devido ao uso de cilindros rotativos slimline.
Um medidor de pressão do cilindro rotativo hidráulico é fixado no lado esquerdo da frente da máquina, a fim de observar a força atual no chuck ou na pinça.
A pressão hidráulica do cilindro rotativa é ajustável de 74psi (5kg/cm2) a 592psi (40kg). A pressão de fixação do eixo pode ser facilmente ajustada pela porta de serviço à esquerda. Um interruptor de intertravamento de segurança é montado na porta de acesso.
A pressão de fixação do eixo pode ser ajustada de 500 kg a 4000 kg. A viagem máxima do fuso da barra de gravata do eixo é de 15 mm. A barra de amarração NC-115/1500 tem uma capacidade de taxa de transferência de 120 mm.
Servo Turret
O NC-115/1000 está equipado com uma torre de servo bidirecional padrão de 12 posições. Ele pode ser equipado com ferramentas de haste quadrada esquerda e à direita de 25*25 mm e ferramentas de haste redonda de 50 mm, 12 estações.
A torre é acionada por motores de servo sem escova e é travada com precisão e confiabilidade por um disco de engrenagem final de três peças. O tempo de mudança de ferramenta adjacente da torre é de apenas 0,18 segundos.
A posição mais distante da ferramenta da torre é indexada em 1,0 segundos. A repetibilidade da torre é de 2,5 segundos.

Guia e parafusos
O leito NC-115/1000 usa dois trilhos de guia de bola linear de precisão japoneses #55/ #55 no eixo x e no eixo z, com dois slides para cada trilho, que têm muito boa rigidez e resistência ao desgaste.
Comparado com uma guia deslizante convencional, uma guia de rolamento linear tem menor resistência de atrito, sem geração de calor e menos expansão térmica. Além disso, o Rolling Guideway tem maior precisão de posicionamento, velocidades de alimentação mais rápidas, tempos mais curtos de não cortar, tempos de ciclo reduzidos, menos desgaste, vida útil mais longa da máquina e estabilidade de usinagem mais longa.
As velocidades de travessia rápidas de até 20m/min estão disponíveis para os eixos X e Z.
Os tornos da série NC-115/1000 estão equipados com parafusos de bola de precisão de grau Yintai C-3 nos eixos X e os paraixos de precisão C-3 no eixo z, o que minimiza a expansão térmica e melhora a rigidez, a estabilidade e a precisão.
O parafuso de eixo x tem um diâmetro de 40 mm e um espaçamento de dente de 5 mm. O parafuso de eixo Z tem um diâmetro de 50 mm e um espaçamento de dente de 10 mm. O impulso máximo do eixo x e do eixo z é 1080n.m.
Sistema de lubrificação

O NC-115/1000 está equipado com um sistema de lubrificação centralizado automático como padrão, o que permite a fácil lubrificação de óleo de todas as partes móveis da máquina e reduz o tempo de inatividade. O uso da lubrificação por petróleo garante lubrificação confiável de todas as partes móveis da máquina, reduz os custos de lubrificação e é ecológica.
Sistema de resfriamento
O NC-115/1000 é projetado ergonomicamente com chapas espessas e tanques de água de resfriamento, o que permite a reciclagem total de batatas fritas e a água de resfriamento, mantendo o ambiente de trabalho limpo.
A chapa do metal da máquina protege todas as principais partes móveis da máquina.
A máquina é equipada com uma porta deslizante interna com uma grande janela de visualização de vidro. A porta principal é interligada à segurança. O líquido de arrefecimento à base de água ou óleo pode ser usado.
Os bicos do líquido de arrefecimento na extremidade do cabeçote e no resfriamento excessivo são padrão. Taxa de fluxo de líquido de arrefecimento 12 litros/minuto. Capacidade do tanque de líquido de arrefecimento 125 litros, pressão do líquido de arrefecimento 18 bar.
Transportador de chip como padrão
O transportador de chip removível é equipado com rodas de grande ângulo e pode ser facilmente puxado para limpeza.

Sistema de controle
Todos os modelos do NC-115/1000 estão equipados com uma interface predefinida de transportador de chip. A interface RS-232-C é padrão.
O painel operacional da Machine NC-115/1000 é fácil de operar, com botões bem organizados e rotulagem fácil de entender. O teclado é feito de filme de poliéster e é altamente confiável e resistente a danos.
Requisitos elétricos
Dimensões da máquina: L 3980mm, W 2150mm, h 1920mm (com transportador de chip como padrão). Peso aproximado da transferência da máquina: 8000 kg.
A máquina NC-115/1000, quando equipada com o sistema de controle FANUC 0i-TF/PULS, será fornecida com uma carga completa de 80 amp (fla), (30kva) 220 volts, 3 fase, 50Hz. Todas as outras tensões exigirão um transformador adicional.

Outro

O toque rígido é um recurso padrão no NC-115/1000 e permite um movimento sincronizado preciso do eixo e do eixo z, garantindo a precisão e a velocidade de toque. A batida requer um suporte de ferramenta de batida flutuante.
O eixo x e o eixo z estão equipados com servomotores FANAUC/1,8KW, que são diretamente acoplados aos parafusos (acoplamentos rígidos) sem perda de reação no posicionamento. Os acoplamentos flexíveis nas juntas eliminam erros de montagem devido à orientação paralela ou angular.
O NC-115/1000 está equipado com uma luz de trabalho iluminada por LED brilhante, que facilita a visão do operador da área de trabalho da máquina. O NC-115 // 1000 está equipado com um indicador de status de três cores para mostrar o status de operação da máquina.
Os manômetros de pressão montados na frente da máquina fornecem fácil acesso à pressão principal do sistema hidráulico, pressão de fixação do fuso e o estoque opcional hidráulico. O acesso ao interior da máquina pode ser obtido através de uma porta lateral removível para ajustar a pressão da unidade de fixação hidráulica e o estoque opcional hidráulico.
Um conjunto completo de documentação para o sistema Machine / CNC.
Treinamento gratuito de comissionamento de 2,0 dias para programadores e operadores por técnicos da Honka. A máquina NC-115/1000 é fornecida com uma caixa de ferramentas, incluindo sãos e ferramentas.
