Torno de controle numérico

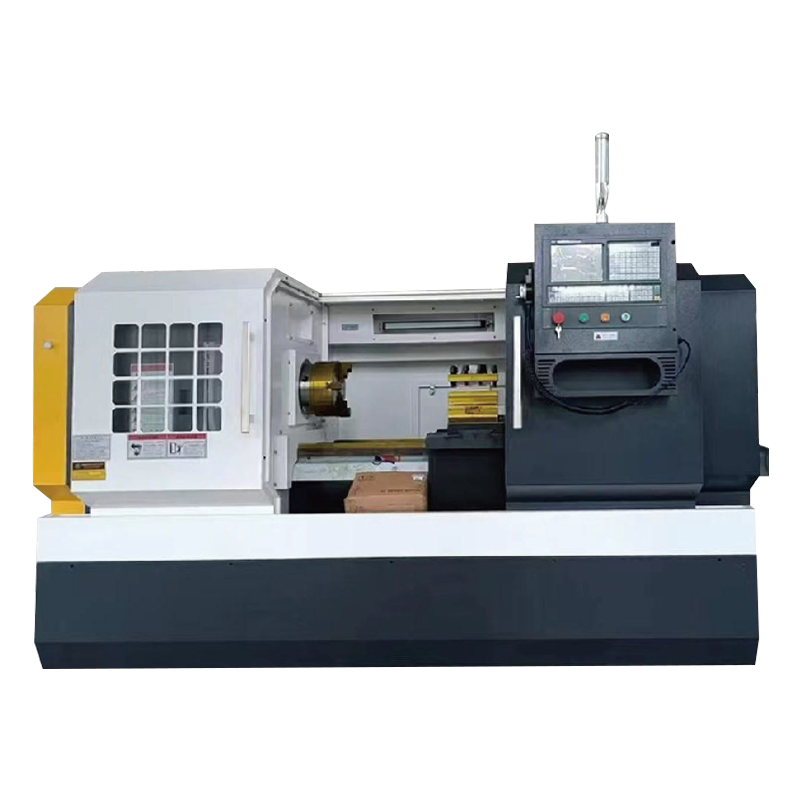

O torno horizontal CNC da série CK6150 possui as características de alta precisão, alta potência, alta rigidez etc. Suas peças e estrutura principais são projetadas de maneira ideal, que é a primeira escolha de equipamentos para eixos de usinagem, discos, buchas, superfícies especialmente formas e peças de trabalho do tipo parafusos.
GSK980TB3/HUAZHONG 808 Sistema CNC e sistema de servo AC de todos os digitais, o eixo z, zis z são controle de alça semi-fechado, parafusos de bola usando parafusos de bola de precisão C3, componentes elétricos são importados ou nomes conhecidos, alinhados com CE ou certificação 3C doméstica. A máquina está equipada com um suporte de ferramenta CNC vertical de quatro estação de uma marca famosa na China, que possui as características de alta precisão de posicionamento, alta resistência e bom desempenho antivibração.
As máquinas -ferramentas são inspecionadas em estrita conformidade com os procedimentos de inspeção antes de deixar a fábrica. Cada máquina -ferramenta adota um interferômetro a laser para verificar a precisão do posicionamento dos eixos X e Z e a repetibilidade da precisão do posicionamento para garantir sua estabilidade e confiabilidade.
Informações de produção
Vantagens de máquinas -ferramentas
1. Máquina -ferramenta Headstock e cama. Tailstock. Toda a máquina adota um interferômetro a laser para inspeção, que pode efetivamente garantir a precisão do posicionamento do eixo z e do eixo x, repetir a precisão do posicionamento, a reação e a estabilidade da máquina.
2. A máquina-ferramenta é feita de ferro fundido de alta resistência com materiais especiais de cobre e cromo, e o guia da cama é extinto com uma profundidade de 3 mm, o que melhora efetivamente a resistência e a estabilidade do desgaste da máquina-ferramenta.
3. A máquina -ferramenta adota lubrificação centralizada e o cabeçote circula com lubrificação forçada, o que garante as características de limpeza e dissipação de calor do cabeçote em resposta ao clima quente no sul e prolonga efetivamente a vida útil dos rolamentos e engrenagens.
4. O eixo da máquina-ferramenta adota rolamentos de harbin, furo de fuso de 82 mm e engrenagens de máquina-ferramenta usando moagem de precisão, melhorando efetivamente a dureza da engrenagem e reduzindo o ruído da máquina-ferramenta.
5. A máquina adota parafusos de bola Hanjiang, parafusos de bola do eixo Z e parafusos de bola de eixo x com estrutura de tração, o que melhora a precisão da usinagem da peça de trabalho do círculo externo e do tamanho do orifício interno.
6. A máquina adota um porta-ferramentas elétricas sem alta estação. Tamanho da haste da ferramenta: 25x25mm.
7. Aparelhos elétricos da marca Delixi
Descanso de ferramenta de controle numérico
Titular da ferramenta CNC de quatro estação com alta precisão de posicionamento, estabilidade e confiabilidade, uma ampla gama de aplicações, estrutura simples, manutenção fácil e assim por diante.
O design do estoque da máquina dá consideração completa à rigidez, capacidade de rolamento e prazer ao uso. O método de macacão é manual.
A máquina está equipada com um mandril manual de 250 mm de três mandíbulas.
O suporte da ferramenta CNC vertical de 4 posições de 4 posições é caracterizado por alta precisão, estabilidade e confiabilidade, uma ampla gama de aplicações, estrutura simples e fácil manutenção.
Adotando estrutura de leito plano, moldagem por areia de resina, fundição de ferro fundido de alta qualidade, o trilho -guia adota o processo de extinção de frequência média e o processo de moldagem de plástico, que possui boa resistência à abrasão e retenção de precisão.
Parâmetro técnico
| Item | Unidade | CK6150 |
| Diâmetro máximo de giro na cama | mm | Φ500 |
| Diâmetro máximo de torneamento no suporte da ferramenta | mm | Φ290 |
| Comprimento máximo da peça entre dois centros | mm | 1000 |
| Eixo através do diâmetro do orifício | mm | 82 |
| Faixa de velocidade do eixo | r/min | 150-1600 Varubte velocidade com eixo independente ou três engrenagens |
| Tipo final do eixo | ISO (GB) A2-8 | |
| Orifício de diminuição do cone frontal | cinco mohs | |
| Energia do motor do eixo | 7.5 | |
| Formulário do motor do eixo | Conversão de frequência | |
| Descanso de ferramenta de controle numérico | 4-estação vertical | |
| Tamanho da haste | mm | 25x25 |
| Precisão de posicionamento repetida do suporte de ferramentas | ± 0,01 " | |
| Viagem do eixo x | mm | 310mm |
| Viagem do eixo Z. | mm | 1000mm |
| Velocidade de movimento rápido | mm/min | X: 6000 Z: 8000 |
| Faixa de velocidade de alimentação | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Unidade de configuração mínima | mm | 0.001 |
| Diâmetro da manga escocês de cauda | mm | Φ65 |
| TailStocic Slove Stroke | mm | 150 |
| Cone de manga do banco da cauda | cinco mohs | |
| Potência do motor de resfriamento | C | 90 |
| Cabeça da bomba de resfriamento | m | 5 |
| Fluxo da bomba de resfriamento | L/min | 25 |
| Fonte de energia | 380V ± 10%, 50Hz ± 1% AC trifásico | |
| Temperatura ambiente | ℃ | 0-40 |
| Umidade relativa | % | ≤92 |
| Dimensões gerais da máquina (LXWXH) | mm | 2450x1510x1840 |
| Peso da máquina líquida | Kg | 2150 |
Mantenha contato
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. começou em 2006 e foi criada em 2018. Está localizado no novo distrito de Qianwan, na cidade de Ningbo, na província de Zhejiang, ala sul da zona econômica do Delta do Rio Yangtze. É uma empresa especializada na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC. Como China CK6150 Torno horizontal CNC de alta potência supplier and custom CK6150 Torno horizontal CNC de alta potência company, Com forte força técnica e rica experiência na indústria, a Hongjia CNC está comprometida em fornecer aos clientes soluções CNC avançadas para atender às necessidades dos clientes em diferentes setores.
Planta e equipamento
O que é novidade
-
Um resposta direta: o que essas máquinas oferecem Conclusão central: A Máquina de torneamento e fresagem de precisão de alta velocidade permite que os fabricantes atinjam tolerân...
Leia mais -
Na indústria de manufatura cada vez mais competitiva de hoje, as empresas exigem cada vez mais soluções de usinagem de alta eficiência, alta precisão e altamente integradas. Ningbo Hongjia CNC Technology Co., Ltd., um...
Leia mais -
Uma máquina de perfuração e batida é uma máquinas -ferramenta que combina funções de perfuração e tapping. É usado principalmente para perfurar orifícios e criar roscas internas (tocando) em materiais como metal...
Leia mais
Conhecimento da indústria
CK6150 Torno horizontal CNC de alta potência , como um produto estrela do Hongjia CNC, combina alta precisão, alta potência e alta rigidez e é o equipamento preferido no campo do processamento mecânico. Seu conceito de design é avançado e os principais componentes e estruturas são otimizados para garantir o desempenho estável e o excelente desempenho da máquina -ferramenta em tarefas complexas de processamento. Ele adota o sistema CNC GSK980TB3/HUAZHONG 808 e o sistema de servo AC totalmente digital, e o eixo x e o eixo z adotam o controle de loop semi-fechado para garantir a precisão do processo de processamento.
A competitividade principal da máquina -ferramenta reside em sua excelente precisão e estabilidade. A caixa do eixo, a cama e o estoque do torno CK6150 são inspecionados pelo interferômetro a laser. Esse processo de inspeção rigoroso garante efetivamente a precisão do posicionamento, a precisão do posicionamento repetida, a depuração reversa e a estabilidade geral do eixo z e do eixo x. A cama é feita de ferro fundido de alta resistência e são adicionados materiais especiais, como cobre e cromo. Os trilhos da cama são extintos com profundidade de 3 mm, o que aumenta muito a resistência ao desgaste e a estabilidade a longo prazo da máquina.
Para atender aos requisitos eficientes de dissipação de calor das máquinas -ferramentas em clima quente no sul, o torno CK6150 adota um sistema de lubrificação centralizado. A caixa do eixo é forçada a lubrificar e circular, o que garante a limpeza e o bom desempenho de dissipação de calor da caixa do eixo e efetivamente estende a vida útil dos rolamentos e engrenagens. O eixo usa rolamentos de harbin com um diâmetro de ous de 82 mm. As engrenagens da máquina -ferramenta são com precisão, o que não apenas melhora a dureza da engrenagem, mas também reduz significativamente o ruído da operação da máquina -ferramenta, criando um ambiente de trabalho mais silencioso para os usuários.
Em termos do sistema de transmissão, o torno CK6150 usa o parafuso de bola de precisão da marca Hanjiang. Os parafusos da bola do eixo z e do eixo x têm uma estrutura de tração. Além disso, a máquina-ferramenta é equipada com componentes elétricos da marca Delixi e um suporte de ferramentas elétricas de quatro estação sem levantamento de ferramentas. O tamanho da alça da ferramenta é de 25x25mm, o que melhora ainda mais a eficiência da mudança de ferramenta e a flexibilidade do processamento. O suporte da ferramenta CNC de quatro estação se tornou a escolha favorita de muitos usuários para seu posicionamento de alta precisão, boa estabilidade e ampla aplicabilidade, bem como sua estrutura simples e fácil manutenção.
O design do Tailstock também reflete a busca final de detalhes do Hongjia CNC. O estoque do torno CK6150 considera totalmente a rigidez, a capacidade de carga e a facilidade de operação e adota o levantamento manual para garantir suporte estável sob diferentes requisitos de processamento. A máquina-ferramenta está equipada com um mandril manual de 250 mm padrão de 250 mm, que fornece conveniência para apertar peças de trabalho de várias formas e tamanhos. Ao mesmo tempo, a máquina-ferramenta usa a marca Wenchang Brand de quatro estação CNC Tool Titular, que também é conhecida por sua alta precisão, alta estabilidade e ampla aplicabilidade. Sua estrutura compacta e fácil manutenção melhoram ainda mais o desempenho geral da máquina -ferramenta.
O torno horizontal CNC CK6150 de alta potência também é bastante engenhoso em projeto estrutural. Ele adota uma estrutura de cama plana, combinada com fundição de areia de resina e material de ferro fundido de alta qualidade, e o trilho-guia adota a tecnologia de extinção de frequência média e a tecnologia de moldagem de plástico, que não é apenas extremamente resistente ao desgaste, mas também pode manter a precisão do processamento por um longo tempo.
