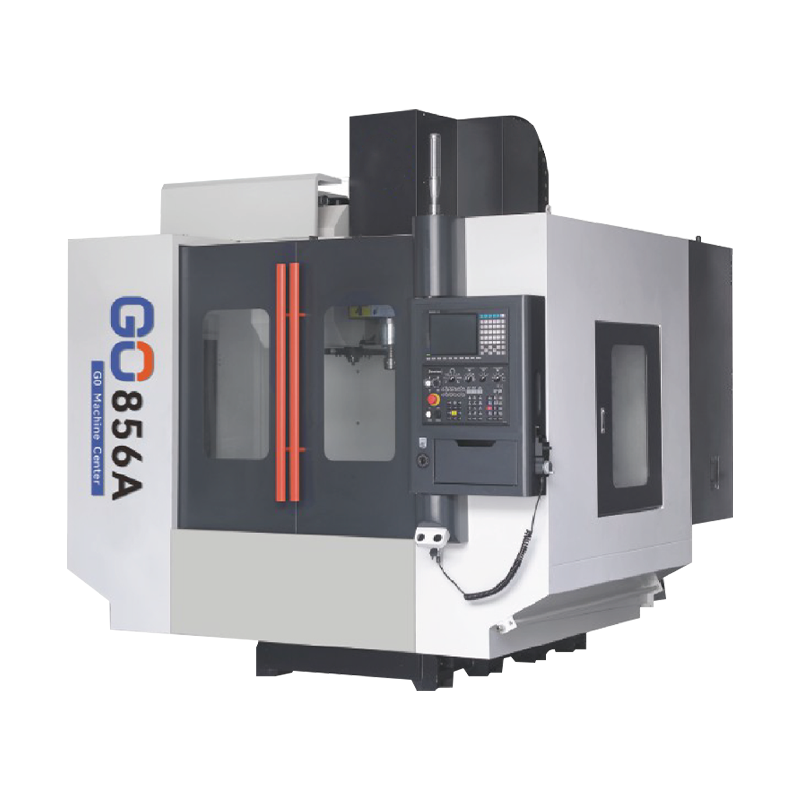

856A Centro de usinagem pesada
Os trilhos da cama desta máquina-ferramenta adotam um design de grande porte com uma base ampla e estável, garantindo a rigidez e a estabilidade da estrutura geral. A coluna do fuso adota uma estrutura de caixa, combinada com um projeto de sela ampliado e um método de suporte de carga total, que pode resistir efetivamente às forças de vibração e externas durante o processamento de alta velocidade, garantindo a estabilidade e a confiabilidade do processamento de alta precisão.
Os três eixos de alimentação da máquina -ferramenta são equipados com guias lineares de precisão importados de Taiwan, que garantem a precisão do posicionamento de cada eixo, melhorando assim a precisão e a repetibilidade do processamento. O sistema de trilho-guia de cada eixo de alimentação foi projetado com precisão e testado estritamente para garantir estabilidade e eficiência na operação de longo prazo.
O parafuso de chumbo de três eixos da máquina-ferramenta adota um processo de pré-textura, o que aumenta ainda mais a precisão e a rigidez do sistema de transmissão, garante estabilidade durante o processamento de alta e alta velocidade e reduz a flutuação da precisão causada por vibração mecânica ou alterações de temperatura.
O sistema desenvolveu uma função de mudança de ferramenta de um botão e um botão para a revista de ferramentas, o que melhora bastante a velocidade de mudança de ferramenta e a facilidade de operação.
A correia da máquina-ferramenta ou o eixo conectado direto pode ser equipado com água central de alta pressão para melhorar a eficiência do processamento.
Informações de produção
Parâmetro técnico
| Item | Unidade | 856a | |
| Viagem | Eixo X (alcance de usinagem esquerda e direita) | mm | 820 |
| Eixo y (faixa de usinagem dianteira e traseira) | mm | 560 | |
| Eixo z (faixa de processamento superior e inferior) | mm | 600 | |
| Distância do nariz do eixo até a superfície do trabalho | mm | 120-720 | |
| Tabela de trabalho | Tamanho da tabela | mm | 1000 × 550 |
| Dimensões CAO em forma de T. | mm | 18 × 5 × 90 | |
| Carga máxima de tabela | kg | 800 | |
| Fuso | Ento de afunilamento do eixo | BT40 | |
| Velocidade do eixo | RPM | 8000-12000 | |
| Modo de acionamento do fuso | Link reto/b «lt | ||
| Alimentar | Vá velocidade | m/min | 36/36/36 |
| G01 Velocidade máxima | mm/min | 10000 | |
| G01 Velocidade mínima | mm/min | 0.001 | |
| Biblioteca de ferramentas | Tipo de biblioteca de ferramentas | Tipo de disco BT40 | |
| Capacidade de armazenamento de ferramentas | 把 | 24T | |
| Peso permitido | kg | 3 | |
| Diâmetro máximo | mm | Nenhum adjacente φ140 | |
| Tempo de mudança de ferramenta adjacente | s | 1.2 | |
| Máquina Diâmetro | Tamanho da pegada | mm | 2700 × 3000 × 2800 |
| Peso da máquina | T | ≈5.5 | |
| Precisão | Precisão de posicionamento XYZ (golpe completo) | mm | 0.008 |
| Precisão de posicionamento repetida XYZ (golpe completo) | mm | ± 0,005 | |
Outro
| Item | Unidade | T600A |
| Requisito de pressão do ar | kg/cm 2 | 6-8 (sistema de filtragem dupla) |
| Componente elétrico | Schneider | |
| Requisito de tensão | 380V ± 5PHz | |
| Requisito de temperatura | ° c | 5-40 |
| Conexão do solo | Deve ser aterrado de maneira confiável | |
| Configuração do sistema | Nova geração 22mA Conjunto |
Opcional
| Item | |||
| 1. Sistema | □ Mitsubishi M80 | □ Fanuc Mf Plus | □ Nova geração |
| 2. Coluna de sonda | □ Aumentar para 200 mm | □ Aumentar para 300 mm | |
| 3. Eixo girado | □ 170mm | □ 210mm | □ 250mm |
| 4. Effuet Core | □ 30Bar | □ 50Bar | □ 70BAR |
| 5. Sistema de refrigeração do fuso | |||
Mantenha contato
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. começou em 2006 e foi criada em 2018. Está localizado no novo distrito de Qianwan, na cidade de Ningbo, na província de Zhejiang, ala sul da zona econômica do Delta do Rio Yangtze. É uma empresa especializada na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC. Como China 856A Centro de usinagem pesada supplier and custom 856A Centro de usinagem pesada company, Com forte força técnica e rica experiência na indústria, a Hongjia CNC está comprometida em fornecer aos clientes soluções CNC avançadas para atender às necessidades dos clientes em diferentes setores.
Planta e equipamento
O que é novidade
-
Um resposta direta: o que essas máquinas oferecem Conclusão central: A Máquina de torneamento e fresagem de precisão de alta velocidade permite que os fabricantes atinjam tolerân...
Leia mais -
Na indústria de manufatura cada vez mais competitiva de hoje, as empresas exigem cada vez mais soluções de usinagem de alta eficiência, alta precisão e altamente integradas. Ningbo Hongjia CNC Technology Co., Ltd., um...
Leia mais -
Uma máquina de perfuração e batida é uma máquinas -ferramenta que combina funções de perfuração e tapping. É usado principalmente para perfurar orifícios e criar roscas internas (tocando) em materiais como metal...
Leia mais
Conhecimento da indústria
856A Centro de usinagem pesada: fabricação de precisão
1. Força corporativa, liderança tecnológica
A Ningbo Hongjia CNC Technology Co., Ltd, como uma empresa de alta tecnologia com foco na pesquisa, desenvolvimento, produção e vendas de equipamentos de corte de metal CNC, sempre considerou a inovação tecnológica como a principal força motriz do desenvolvimento da empresa. A empresa possui uma equipe de pesquisa e desenvolvimento composta por especialistas do setor e elites técnicas, comprometidas em explorar tecnologias de processamento mais eficientes e inteligentes. Como fornecedor e fábrica personalizada de 856A Centro de usinagem pesada , A Hongjia CNC, com sua forte força técnica e rica experiência da indústria, continua a romper as barreiras técnicas e fornece aos clientes soluções CNC personalizadas para atender às diversas necessidades de vários setores, desde a fabricação aeroespacial até a manufatura de automóveis e o processamento de molde.
2. Estrutura estável e excelente desempenho
O design do centro de usinagem pesado 856A considera totalmente os altos requisitos de usinagem pesada para estabilidade e rigidez da máquina-ferramenta. Seu trilho de cama adota um design de grande porte, juntamente com uma base ampla e estável, para garantir a rigidez e a estabilidade da estrutura geral, mesmo quando submetida a processamento de carga pesada. Pode manter uma precisão extremamente alta. A coluna do eixo adota uma estrutura do tipo caixa, combinada com um projeto de sela ampliado e suporte de carga completa, que resiste efetivamente a vibração e forças externas durante a usinagem de alta velocidade, fornecendo uma garantia sólida para a usinagem de alta precisão. Esse design não apenas melhora a durabilidade da máquina -ferramenta, mas também garante a consistência da qualidade das peças processadas.
3. Orientação de precisão, posicionamento preciso
Em termos de controle de movimento-chave, o sistema de alimentação de três eixos do centro de usinagem pesado 856A é equipado com guias lineares de precisão importados de Taiwan. Esses guias melhoram significativamente a precisão da usinagem e a repetibilidade da máquina -ferramenta com seu excelente desempenho orientador e precisão de posicionamento. O sistema de guia de cada eixo foi projetado com precisão e testado rigorosamente para garantir que possa manter alta estabilidade e eficiência no uso a longo prazo. Essa busca extrema de detalhes faz com que o centro de usinagem pesado 856A tenha um bom desempenho na usinagem de precisão de peças complexas e se torne o equipamento preferido em muitos campos de fabricação de ponta.
4. Atualização de transmissão, precisão sem preocupações
Para melhorar ainda mais a eficiência e a precisão da usinagem, o parafuso de chumbo de três eixos do 856A de usinagem pesada adota um processo de pré-tensão. Esse design inovador aumenta efetivamente a rigidez e a precisão do sistema de transmissão e pode manter estabilidade extremamente alta, mesmo sob condições de processamento de alta e alta velocidade, reduzindo bastante as flutuações de precisão causadas por vibração mecânica ou mudanças de temperatura. Essa inovação tecnológica não apenas melhora a qualidade da superfície da peça de trabalho, mas também estende a vida útil da máquina -ferramenta, criando maior valor para os clientes.
5. Operação inteligente, conveniente e eficiente
Em termos de inteligência, o 856A pesado Centro de usinagem também está na vanguarda da indústria. O sistema integra funções de mudança de ferramenta de um botão e um botão, o que simplifica bastante o processo de mudança de ferramentas, melhora a conveniência da operação e da velocidade de mudança de ferramentas e injeta nova vitalidade na melhoria da eficiência da produção. Além disso, a máquina-ferramenta pode ser configurada com uma unidade de correia ou um eixo diretamente conectado de acordo com as necessidades do cliente, e pode ser equipado com uma função de saída central de alta pressão para melhorar ainda mais a eficiência do processamento e atender às diversas necessidades de processamento.
