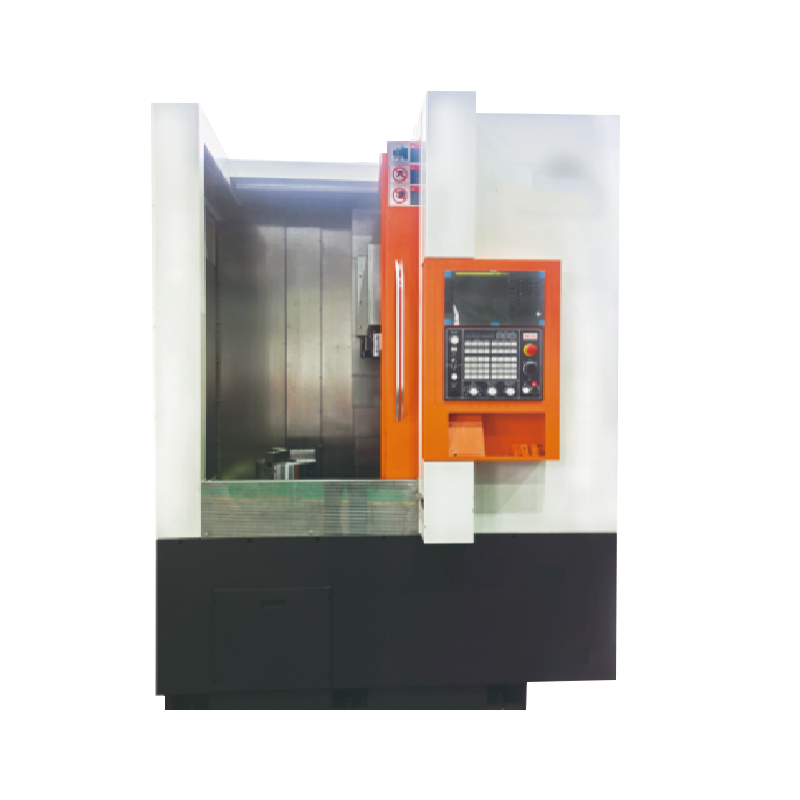

Torno vertical v600 cnc

Torno vertical v600 cnc: uma ferramenta de corte de metal eficiente e precisa

1. Liderado pela tecnologia, criando uma plataforma de processamento eficiente
O torno vertical do V600 CNC se destaca entre muitos produtos semelhantes, com sua alta rigidez e excelente custo-efetividade. O eixo x da máquina-ferramenta adota uma estrutura de coluna dinâmica ultra-posicionamento, equipada com três trilhos-guia e uma seção ampla, o que garante a alta rigidez e o excelente desempenho de absorção de choque da máquina-ferramenta. Esse design permite que o V600 lide facilmente com tarefas de corte de alta precisão e alta carga, seja processamento áspero e acabamento de ferro, metais não ferrosos ou alguns materiais não metálicos.

2. Design mecatrônico, estrutura compacta e bonita
O design geral de Torno vertical v600 cnc Incorpore o conceito avançado de mecatrônica, com uma estrutura compacta, layout razoável e forma bonita. Seu dispositivo de proteção fechado garante efetivamente a segurança operacional, o sistema automático de remoção de chips reduz o ônus da limpeza manual, e o poder hidráulico Chuck percebe o aperto automático da peça de trabalho, melhorando ainda mais a eficiência do processamento. A máquina-ferramenta adota o design de otimização de elementos finitos como um todo, o que garante a confiabilidade do desempenho, a rigidez dinâmica superior e a operação estável e fornece uma base sólida para o processamento de alta qualidade a longo prazo.

3. Fundação sólida, o corpo da máquina de alta rigidez
A base da máquina -ferramenta adota uma estrutura de caixa integral. O layout da costela é otimizado pelo método do elemento finito, combinado com material de ferro fundido de alta densidade, dando uma boa rigidez à máquina e excelente resistência sísmica. Esse design não apenas melhora a estabilidade geral da máquina-ferramenta, mas também fornece um forte suporte ao processamento de alta precisão.

4. Coluna sólida, com pesados ​​desafios de corte
A coluna de seção transversal retangular localizada na base é equipada com três trilhos-guia fixados na coluna, um dos quais é um suporte inferior, o que aumenta bastante a rigidez da máquina-ferramenta, permitindo suportar operações de corte pesadas e manter alta precisão por um longo tempo.

5. Eixo de alto desempenho para atender aos requisitos complexos de processamento
O eixo do torno vertical CNC V600 é acionado por um motor do fuso de alto desempenho. Os rolamentos do eixo usam rolamentos de rolos cilíndricos de alta linha de alta precisão importados e rolamentos de contato angular bidirecional. O suporte da extremidade traseira também usa rolamentos de rolos cilíndricos de alta linha dupla. Essa configuração garante que a máquina-ferramenta possa suportar grandes forças de corte nas direções axiais e radiais, atendendo aos requisitos de alta precisão sob condições complexas de processamento.

6. Sistema de ferramentas eficientes para melhorar a eficiência do processamento
A máquina-ferramenta é equipada com um suporte de ferramenta hidráulico horizontal de alto desempenho importado, que possui as características de grande força de corte, alta confiabilidade e baixa interferência de processamento e é uma escolha ideal para processamento eficiente. Em termos de alimentação, o movimento da ferramenta nas direções X e Z é acionado por um motor servo e acionado por um parafuso de bola de precisão. O parafuso adota um projeto de pré-carga da guia de bola de grande diâmetro de grau C3 para garantir alta rigidez e alta precisão. Os trilhos-guia de cada eixo são trilhos da guia do rolo, que têm as características da baixa resistência ao atrito, alta precisão e forte capacidade de suporte de carga e são muito adequadas para um processamento de corte pesado eficiente e preciso.

7. Sistema avançado garante controle estável
O torno vertical do V600 CNC adota o sistema CNC FANUC 0i-TF Plus (5) e sistemas de servo longitudinal e lateral CA. O desempenho do sistema é confiável, fornecendo uma garantia sólida para a operação eficiente e estável da máquina -ferramenta. Essa configuração não apenas melhora a precisão do processamento, mas também simplifica o processo de operação, facilitando a manuseio de tarefas de processamento mesmo complexas.
